PRODUCTS

产品中心

公司专注微波器件与 LTCC 传感领域，产品覆盖滤波器（85+ 款）、功分器（8 款）、电桥、气体/压力传感器等系列，遵循 GJB9152-2017 等国家军工标准规范，可直接对标 Mini-Circuits 等国际品牌

滤波器系列

覆盖 LTCC 低通（29款）/ 带通（30款）/ 高通（21款）、薄膜带通（5款）等系列，封装 1206/1812/0805 多种规格，频率 DC~41GHz，可直接对标 Mini-Circuits LFCN/HFCN 系列。

LTCC 低通滤波器 · 29 款（DC~7.2GHz）
LTCC 带通滤波器 · 30 款（86MHz~41GHz）
LTCC 高通滤波器 · 21 款（1~6.3GHz）
薄膜带通滤波器 · 5 款（3.2~40GHz）
遵循 GJB9152-2017 标准

查看选型清单 → 📖 在线预览产品手册

功分器系列

LTCC 功率分配器（2路），频率覆盖 900 MHz ~ 4.3 GHz，标准 1206 封装（3.2×1.6mm），也提供宽带 100~3000 MHz 大尺寸型号，可直接对标 Mini-Circuits SCN 系列。

LTCC 2路功分器（SMD贴片）
频率：900 MHz ~ 4300 MHz
标准封装：3.2×1.6mm
功率：≤ 2W，阻抗：50Ω
工作温度：-55°C ~ +125°C

查看选型清单 → 📖 在线预览产品手册

电桥系列

LTCC 90° 正交混合电桥产品，适用于相移控制、功率合成与分配、I/Q 调制等射频前端电路设计。

90° 正交混合电桥（LTCC）
宽频带，幅相一致性好
SMD 贴片封装
标准 50Ω 系统阻抗
可定制频段与封装形式

查看选型清单 → 📖 在线预览产品手册

传感器系列

基于 LTCC 工艺的气体传感器与压力传感器，涵盖 LC 无源无线气体传感、多层微流控检测模组及陶瓷扩散膜电化学探头等，适用于气体检测、微流控与尾气传感等场景。

LTCC 气体传感器（LC 谐振结构）
LTCC 压力传感器（多层微流控）
陶瓷扩散膜敏感探头
支持敏感材料与封装定制
模组化方案，便于系统集成

查看产品介绍 → 📖 在线预览技术资料

📋 产品选型清单

5G 通信频段滤波器

面向 5G 毫米波通信频段（FR2）的 LTCC 带通滤波器选型，覆盖 N257/N258/N259/N260 等主流频段。

序号	频段代号	频率范围	型号	尺寸	滤波器类型
1	N258	24.25 ~ 27.5 GHz	GLBPF-24250-27250-45-32	4.5×3.2 mm	带通滤波器
2	N257	26.5 ~ 29.5 GHz	GLBPF-24250-27250-45-32	4.5×3.2 mm	带通滤波器
3	N260	37 ~ 43.5 GHz	GLBPF-37000-43500-45-32	4.5×3.2 mm	带通滤波器
4	N259	39.5 ~ 43.5 GHz	GLBPF-39500-43500-45-32	4.5×3.2 mm	带通滤波器

* 更多 5G Sub-6G 频段型号见「LTCC 带通滤波器」清单，欢迎按频段定制。

6G 通信频段滤波器

面向 6G 高频段应用的 LTCC 低通滤波器，适用于 N104 等频段信号选择与抑制。

序号	频段代号	频率范围	型号	尺寸	滤波器类型
1	N104	52.6 ~ 71 GHz	GLLPF-52600-71000-45-32	4.5×3.2 mm	低通滤波器
2	N104	114.25 ~ 130 GHz	GLLPF-114250-130000-45-32	4.5×3.2 mm	低通滤波器

* 6G 频段滤波器可按系统指标定制，请联系我们获取完整方案。

卫星通信频段滤波器

覆盖卫星互联网（地轨宽带）及卫星测控与数传等场景的 LTCC 带通滤波器选型。

卫星互联网（地轨宽带）

序号	链路方向	频率范围	型号	尺寸	滤波器类型
1	上行	14.0 ~ 14.5 GHz	GLBPF-14000-14500-45-32	4.5×3.2 mm	带通滤波器
2	下行	10.7 ~ 12.7 GHz	GLBPF-10700-12700-45-32	4.5×3.2 mm	带通滤波器
3	Q/V 馈电	47.2 ~ 50.2 GHz	GLBPF-47200-50200-45-32	4.5×3.2 mm	带通滤波器
4	Q/V 馈电	47.2 ~ 51.4 GHz	GLBPF-47200-51400-45-32	4.5×3.2 mm	带通滤波器

卫星测控与数传

序号	频段	频率范围	型号	尺寸	滤波器类型
1	S	2.025 ~ 2.11 GHz	GLBPF-2025-2110-45-32	4.5×3.2 mm	带通滤波器
1	S	2.2 ~ 2.29 GHz	GLBPF-2200-2290-45-32	4.5×3.2 mm	带通滤波器
2	X	7.25 ~ 7.75 GHz	GLBPF-7250-7750-45-32	4.5×3.2 mm	带通滤波器
2	X	7.9 ~ 8.4 GHz	GLBPF-7900-8400-45-32	4.5×3.2 mm	带通滤波器
3	Ka	27.5 ~ 31 GHz	GLBPF-27500-31000-45-32	4.5×3.2 mm	带通滤波器
3	Ka	17.7 ~ 20.2 GHz	GLBPF-17700-20200-45-32	4.5×3.2 mm	带通滤波器

* 卫星通信频段滤波器支持按链路、带宽与封装定制，完整手册请联系我们。

以下为 LTCC 低通滤波器部分选型清单（全系列请联系询价）。产品遵循 GJB9152-2017 标准，1206 封装（3.2×1.6mm），功率 ≤2W，温度 -55°C~+125°C。

序号	型号	通带频率	封装尺寸	对标 Mini-Circuits
1	GLLPF-100-32-16	DC ~ 100 MHz	3.2×1.6 mm	LFCN-80
2	GLLPF-200-32-16	DC ~ 200 MHz	3.2×1.6 mm	LFCN-225
3	GLLPF-400-32-16	DC ~ 400 MHz	3.2×1.6 mm	LFCN-400
4	GLLPF-575-32-16	DC ~ 600 MHz	3.2×1.6 mm	LFCN-575
5	GLLPF-630-32-16	DC ~ 700 MHz	3.2×1.6 mm	LFCN-630
6	GLLPF-800-32-16	DC ~ 800 MHz	3.2×1.6 mm	LFCN-800
7	GLLPF-1000-32-16	DC ~ 1000 MHz	3.2×1.6 mm	LFCN-1000
8	GLLPF-1200-32-16	DC ~ 1200 MHz	3.2×1.6 mm	LFCN-1200
9	GLLPF-1325-32-16	DC ~ 1300 MHz	3.2×1.6 mm	LFCN-1325
10	GLLPF-1575-32-16	DC ~ 1600 MHz	3.2×1.6 mm	LFCN-1575
11	GLLPF-1700-32-16	DC ~ 1700 MHz	3.2×1.6 mm	LFCN-1700
12	GLLPF-2000-32-16	DC ~ 2000 MHz	3.2×1.6 mm	LFCN-2000
13	GLLPF-2250-32-16	DC ~ 2250 MHz	3.2×1.6 mm	LFCN-2250
14	GLLPF-2400-32-16	DC ~ 2400 MHz	3.2×1.6 mm	LFCN-2400
15	GLLPF-2500-32-16	DC ~ 2500 MHz	3.2×1.6 mm	LFCN-2500
16	GLLPF-2600-32-16	DC ~ 2600 MHz	3.2×1.6 mm	LFCN-2600
17	GLLPF-2750-32-16	DC ~ 2800 MHz	3.2×1.6 mm	LFCN-2750
18	GLLPF-3000-32-16	DC ~ 3000 MHz	3.2×1.6 mm	LFCN-3000
19	GLLPF-3400-32-16	DC ~ 3400 MHz	3.2×1.6 mm	LFCN-3400
20	GLLPF-3750-32-16	DC ~ 3600 MHz	3.2×1.6 mm	LFCN-3750
21	GLLPF-3800-32-16	DC ~ 4000 MHz	3.2×1.6 mm	LFCN-3800
22	GLLPF-4400-32-16	DC ~ 4400 MHz	3.2×1.6 mm	LFCN-4400
23	GLLPF-5000-32-16	DC ~ 5000 MHz	3.2×1.6 mm	LFCN-5000
24	GLLPF-5500-32-16	DC ~ 5500 MHz	3.2×1.6 mm	LFCN-5500
25	GLLPF-5850-32-16	DC ~ 5850 MHz	3.2×1.6 mm	LFCN-5800
26	GLLPF-6000-32-16	DC ~ 6000 MHz	3.2×1.6 mm	LFCN-6000
27	GLLPF-6400-32-16	DC ~ 6400 MHz	3.2×1.6 mm	LFCN-6400
28	GLLPF-6700-32-16	DC ~ 6700 MHz	3.2×1.6 mm	LFCN-6700
29	GLLPF-7200-32-16	DC ~ 7200 MHz	3.2×1.6 mm	LFCN-7200

* 另有LC滤波器、SiP、AiP封装天线、LTCC/HTCC封装类微波定制设计及工艺加工，如有需求请联系我们。

📊 典型产品实测 S 参数曲线

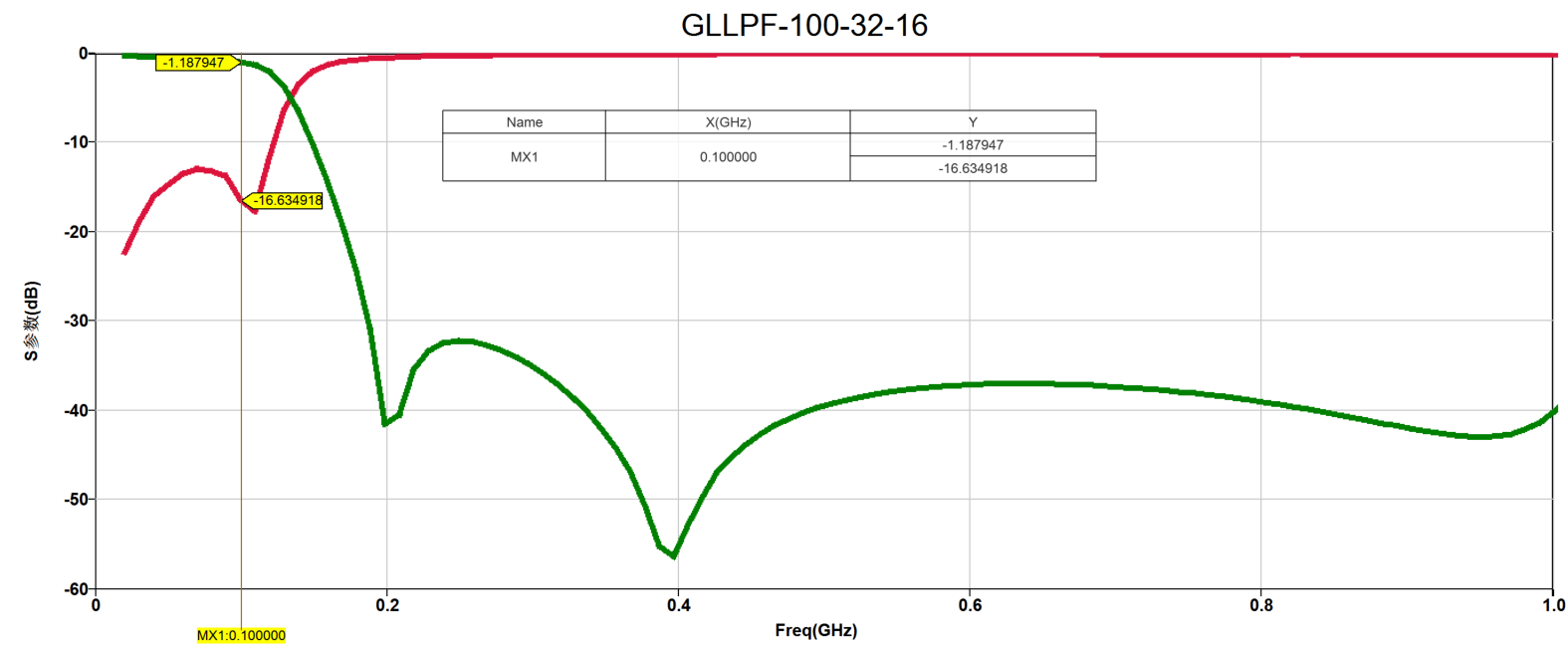

GLLPF-100 (DC~100 MHz)

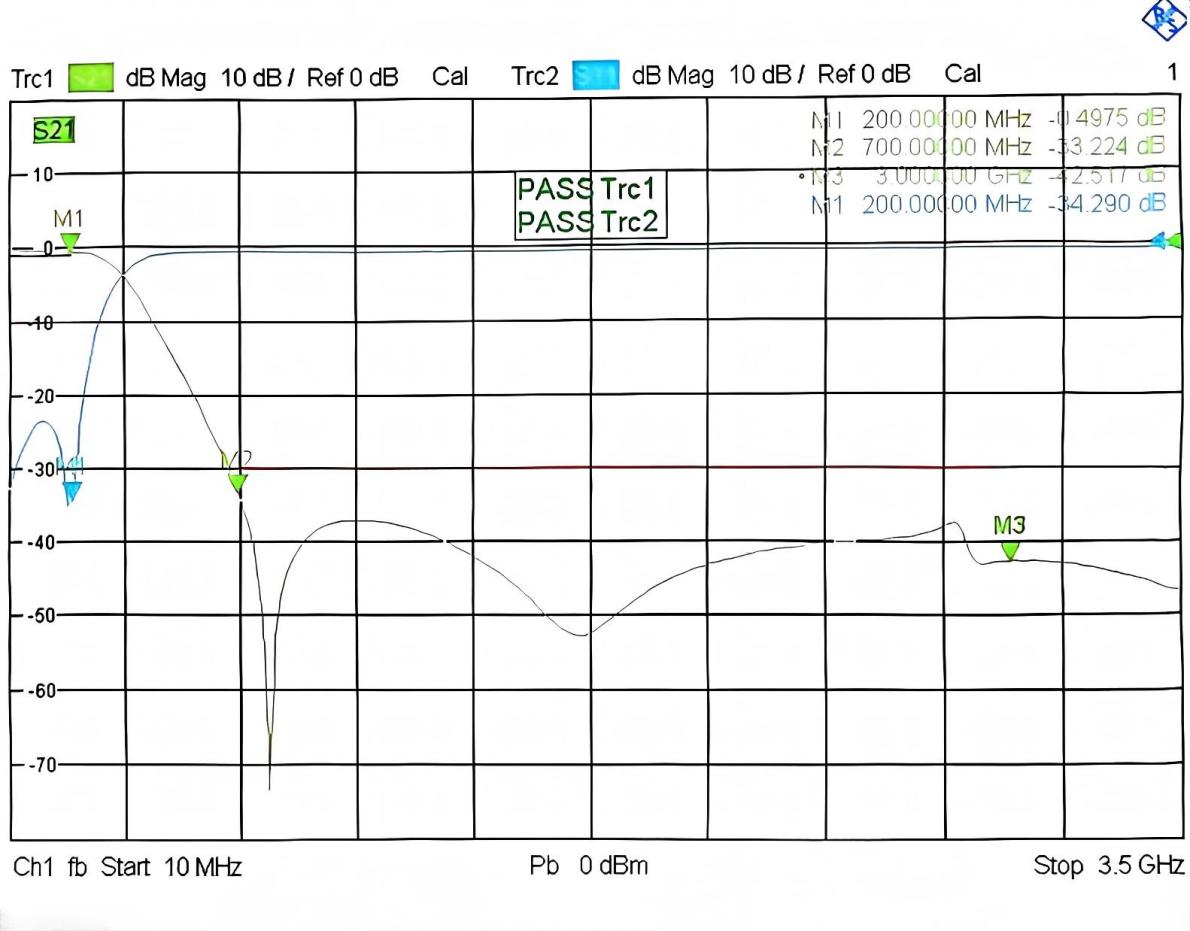

GLLPF-200 (DC~200 MHz)

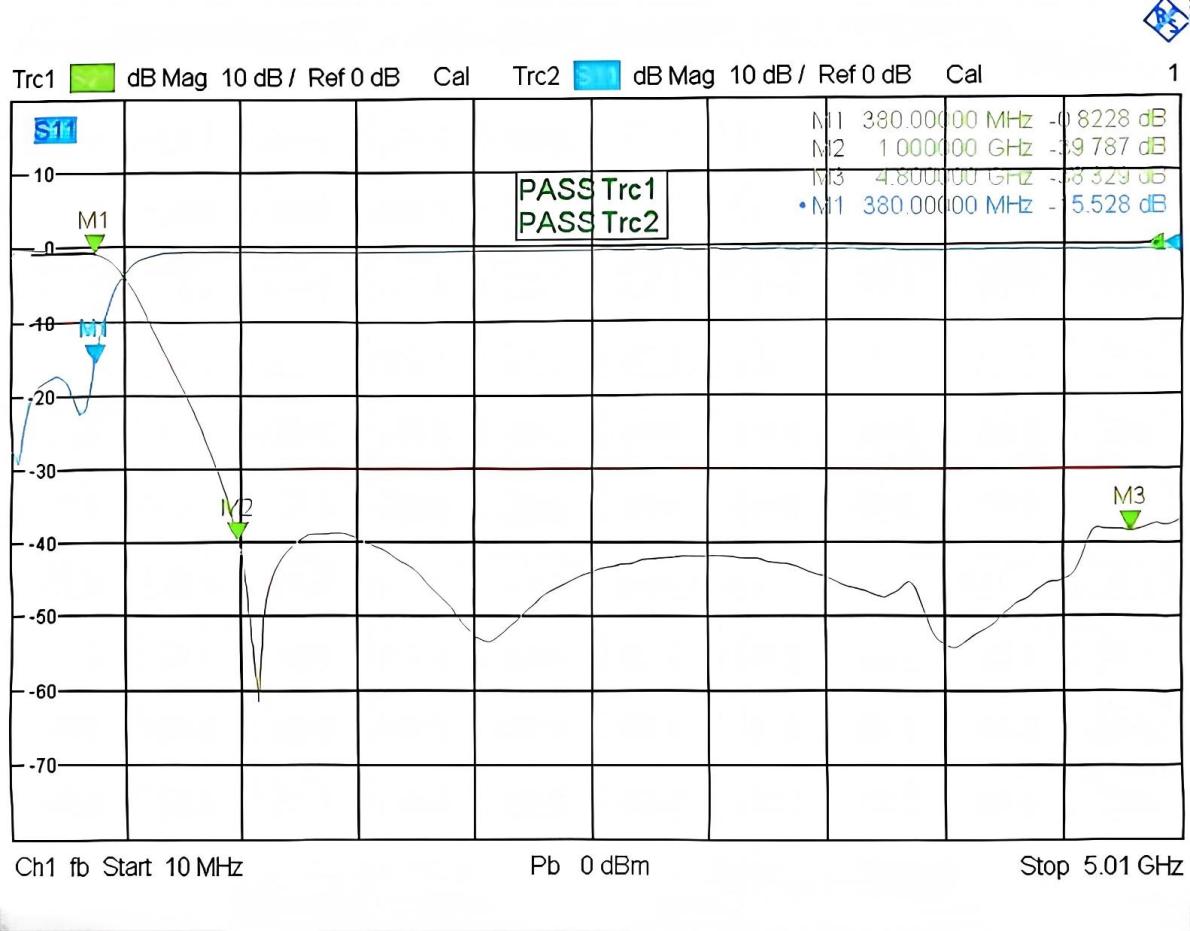

GLLPF-400 (DC~400 MHz)

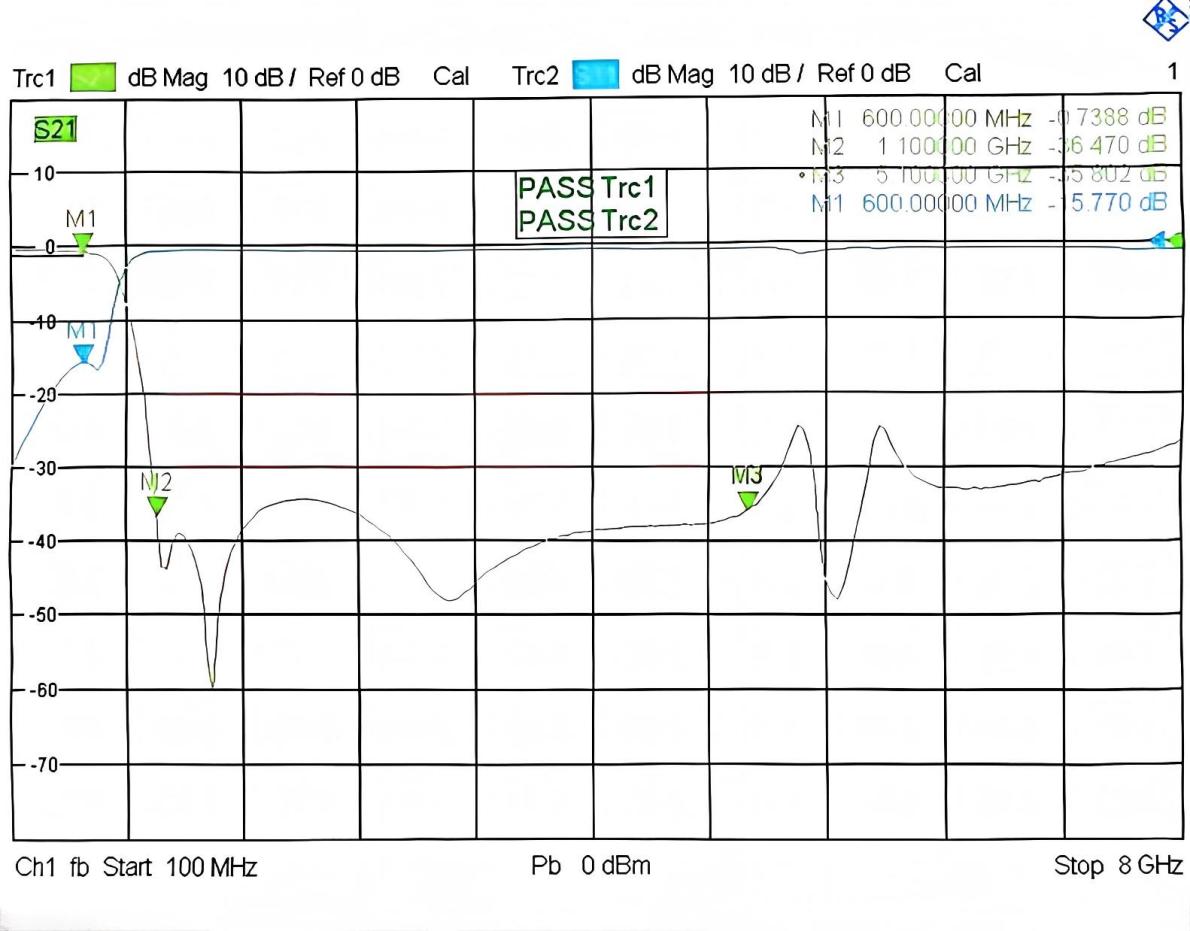

GLLPF-575 (DC~600 MHz)

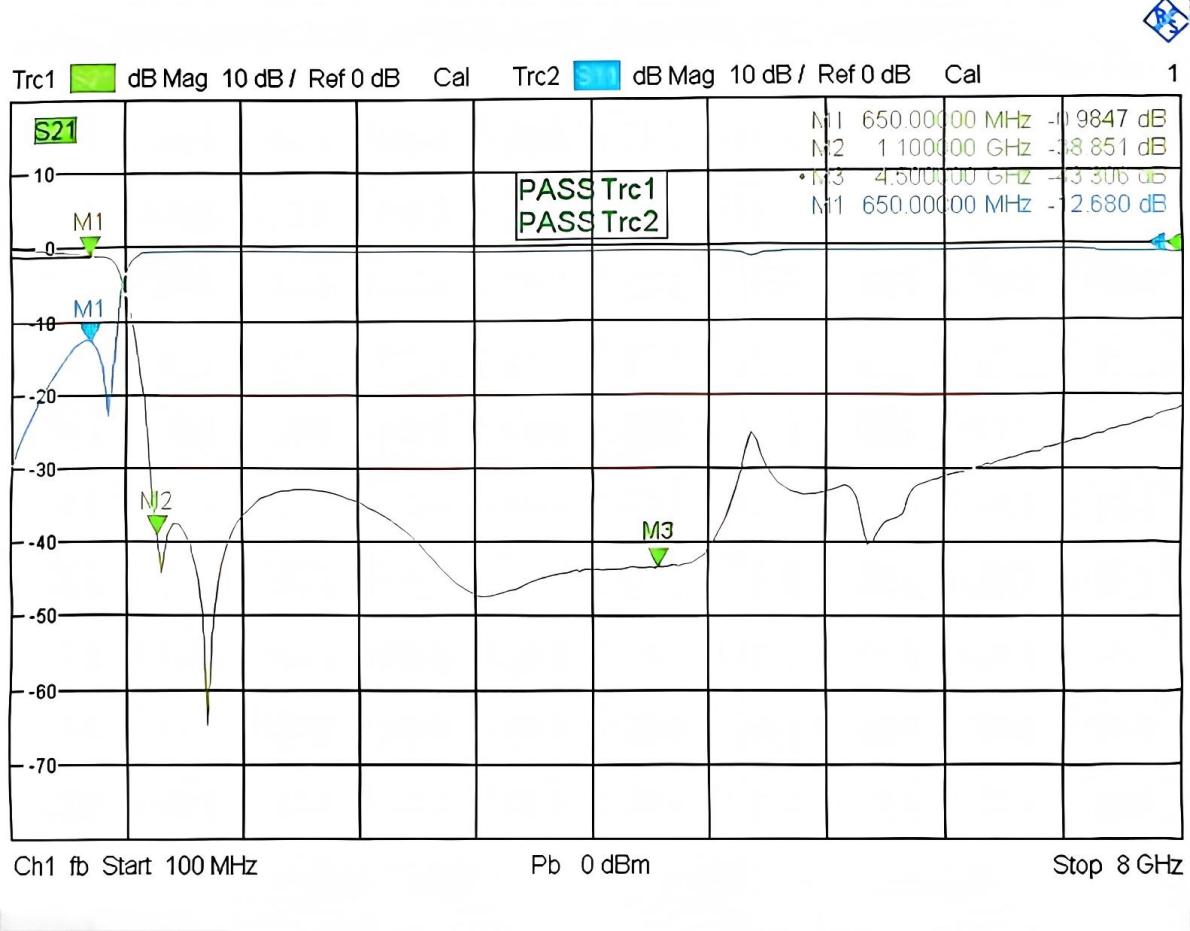

GLLPF-800 (DC~800 MHz)

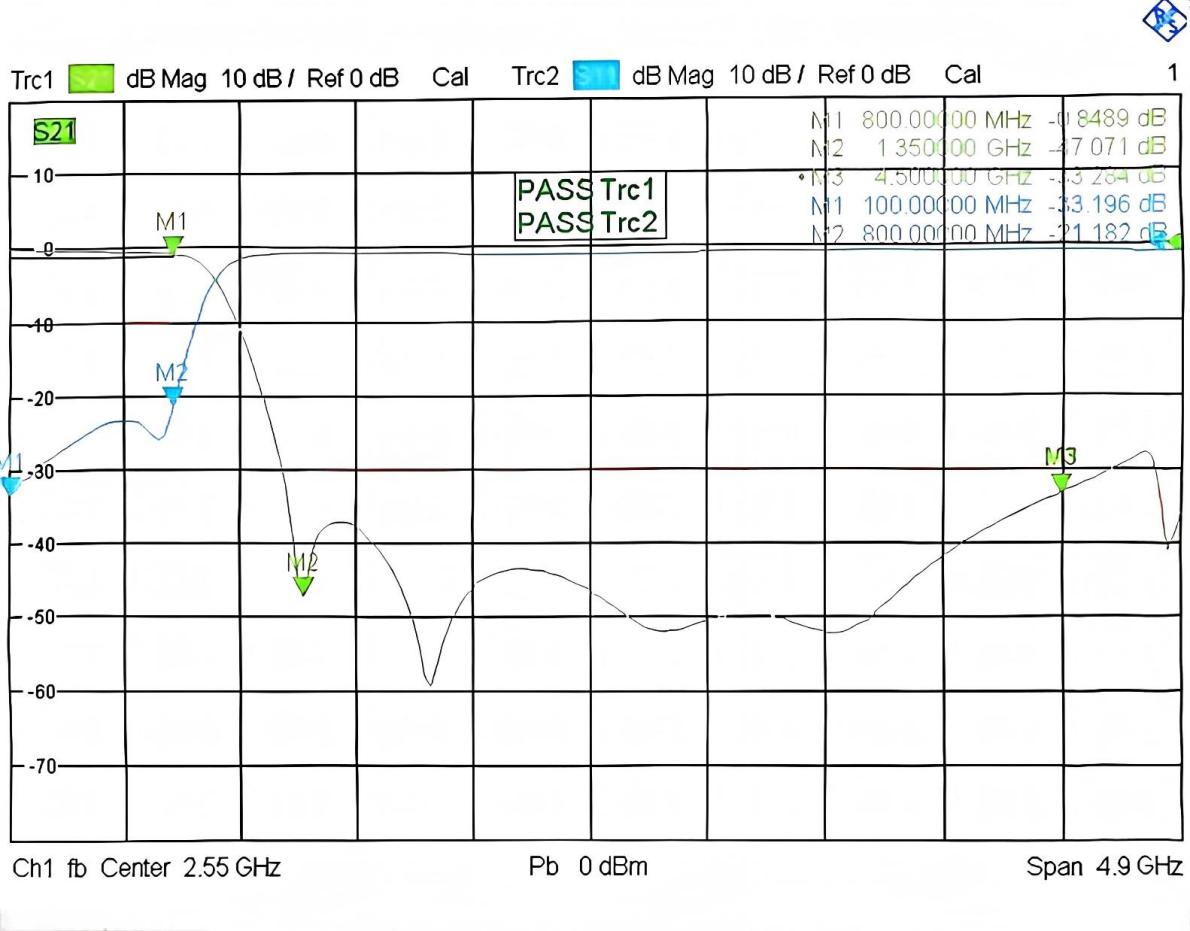

GLLPF-1000 (DC~1000 MHz)

LTCC / PCB 带通滤波器（BPF）选型清单，共 45 款，频率覆盖 86 MHz ~ 51 GHz。遵循 GJB9152-2017 标准，SMD 贴片封装，功率 ≤2W。

序号	型号	频率 (MHz)	尺寸 (mm)	工艺
1	GLBPF-86-94-45-32	86 ~ 94	4.5×3.2	LTCC
2	GLBPF-230-350-45-32	230 ~ 350	4.5×3.2	LTCC
3	GLBPF-250-350-45-32	250 ~ 350	4.5×3.2	LTCC
4	GLBPF-270-450-80-50	270 ~ 450	8.0×5.0	LTCC
5	GLBPF-275-475-45-32	275 ~ 475	4.5×3.2	LTCC
6	GLBPF-320-500-38-38	320 ~ 500	3.8×3.8	LTCC
7	GLBPF-330-450-45-32	330 ~ 450	4.5×3.2	LTCC
8	GLBPF-400-600-38-38	400 ~ 600	3.8×3.8	LTCC
9	GLBPF-470-760-38-38	470 ~ 760	3.8×3.8	LTCC
10	GLBPF-550-950-45-32	550 ~ 950	4.5×3.2	LTCC
11	GLBPF-580-820-45-32	580 ~ 820	4.5×3.2	LTCC
12	GLBPF-700-900-45-32	700 ~ 900	4.5×3.2	LTCC
13	GLBPF-800-1400-45-32	800 ~ 1400	4.5×3.2	LTCC
14	GLBPF-1200-1600-45-32	1200 ~ 1600	4.5×3.2	LTCC
15	GLBPF-1350-1675-45-32	1350 ~ 1675	3.2×2.5	LTCC
16	GLBPF-1300-2300-45-32	1300 ~ 2300	4.5×3.2	LTCC
17	GLBPF-1350-1650-45-32	1350 ~ 1650	3.2×2.5	LTCC
18	GLBPF-1650-1950-45-32	1650 ~ 1950	4.5×3.2	LTCC
19	GLBPF-1650-3150-45-32	1650 ~ 3150	4.5×3.2	LTCC
20	GLBPF-1700-1900-45-32	1700 ~ 1900	4.5×3.2	LTCC
21	GPBPF-1750-2050-16-08	1750 ~ 2050	1.6×0.8	PCB
22	GLBPF-1900-2300-45-32	1900 ~ 2300	4.5×3.2	LTCC
23	GLBPF-2000-2400-90-45	2000 ~ 2400	9.0×4.5	LTCC
24	GLBPF-2250-2600-32-16	2250 ~ 2600	3.2×1.6	LTCC
25	GLBPF-2900-7000-32-16	2900 ~ 7000	3.2×1.6	LTCC
26	GLBPF-3510-3550-45-25	3510 ~ 3550	4.5×2.5	LTCC
27	GPBPF-3150-4450-20-12	3150 ~ 4450	2.0×1.2	PCB
28	GLBPF-4100-4500-45-32	4100 ~ 4500	4.5×3.2	LTCC
29	GLBPF-4200-6600-45-32	4200 ~ 6600	3.2×1.6	LTCC
30	GLBPF-5100-5300-32-25	5100 ~ 5300	3.2×2.5	LTCC
31	GLBPF-5700-7125-45-32	5700 ~ 7125	4.5×3.2	LTCC
32	GLBPF-7600-8500-32-25	7600 ~ 8500	3.2×2.5	LTCC
33	GLBPF-9200-10400-32-25	9200 ~ 10400	3.2×2.5	LTCC
34	GLBPF-9500-12000-32-16	9500 ~ 12000	3.2×1.6	LTCC
35	GLBPF-10200-13200-25-20	10200 ~ 13200	2.5×2.0	LTCC
36	GLBPF-10700-14300-45-32	10700 ~ 14300	4.5×3.2	LTCC
37	GLBPF-13700-18000-50-38	13700 ~ 18000	5.0×3.8	LTCC
38	GLBPF-17000-22500-50-38	17000 ~ 22500	5.0×3.8	LTCC
39	GLBPF-24250-27250-45-32	24250 ~ 27250	4.5×3.2	LTCC
40	GLBPF-24250-27250-25-16	24250 ~ 27250	2.5×1.6	LTCC
41	GLBPF-26500-29500-45-32	26500 ~ 29500	4.5×3.2	LTCC
42	GLBPF-26500-29500-20-12	26500 ~ 29500	2.0×1.2	LTCC
43	GLBPF-30000-35000-20-12	30000 ~ 35000	2.0×1.2	LTCC
44	GLBPF-35000-41000-20-12	35000 ~ 41000	2.0×1.2	LTCC
45	GLBPF-36000-51000-25-20	36000 ~ 51000	2.5×2.0	LTCC

* 型号命名：GL-公司前缀 / L-LTCC 或 G-PCB / BPF-带通 / 通带频率(MHz) / 尺寸(mm)。GPBPF 为 PCB 工艺，其余为 LTCC。

📊 典型产品实测 S 参数曲线

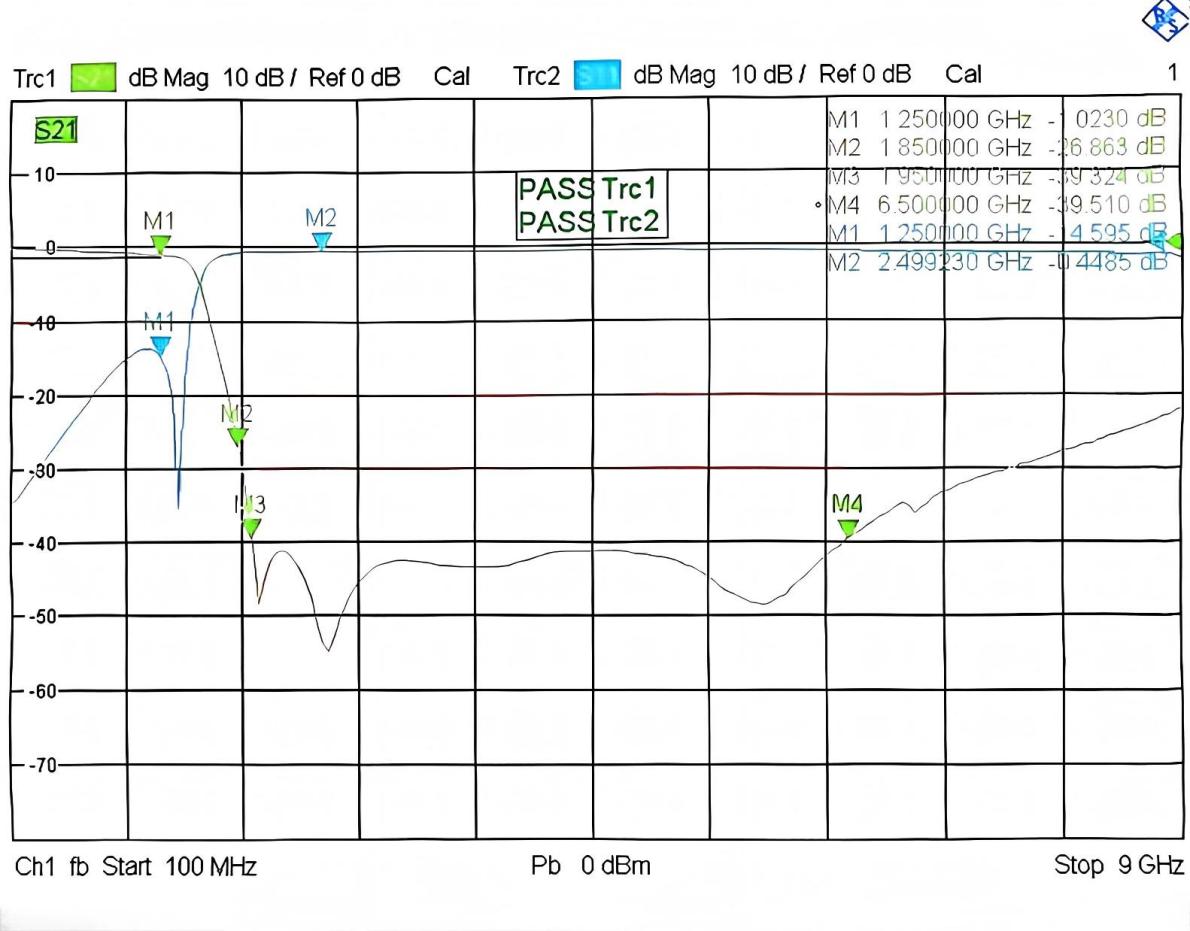

GLBPF-1250-1850 (1.25~1.85 GHz)

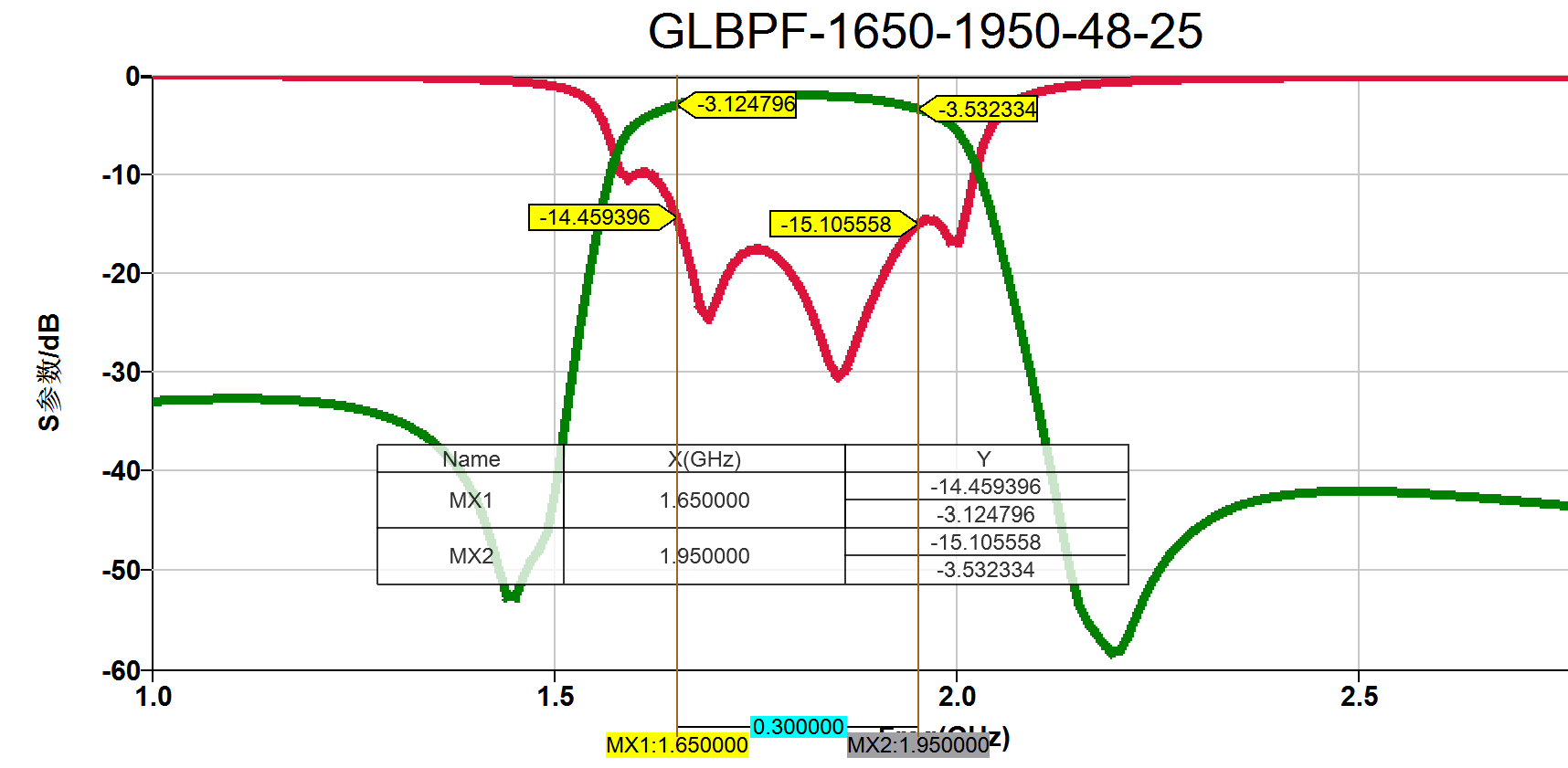

GLBPF-1650-1950 (1.65~1.95 GHz)

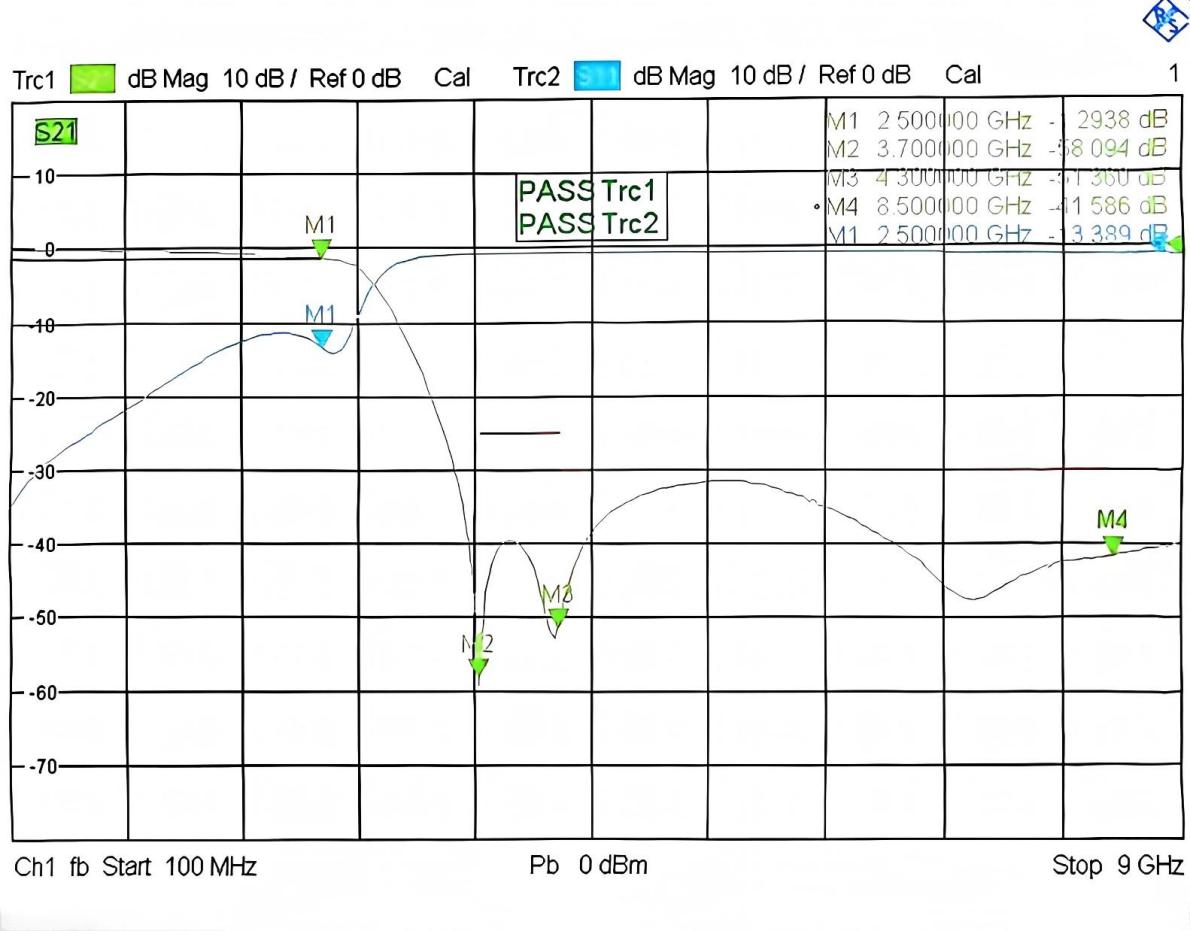

GLBPF-2500-3700 (2.5~3.7 GHz)

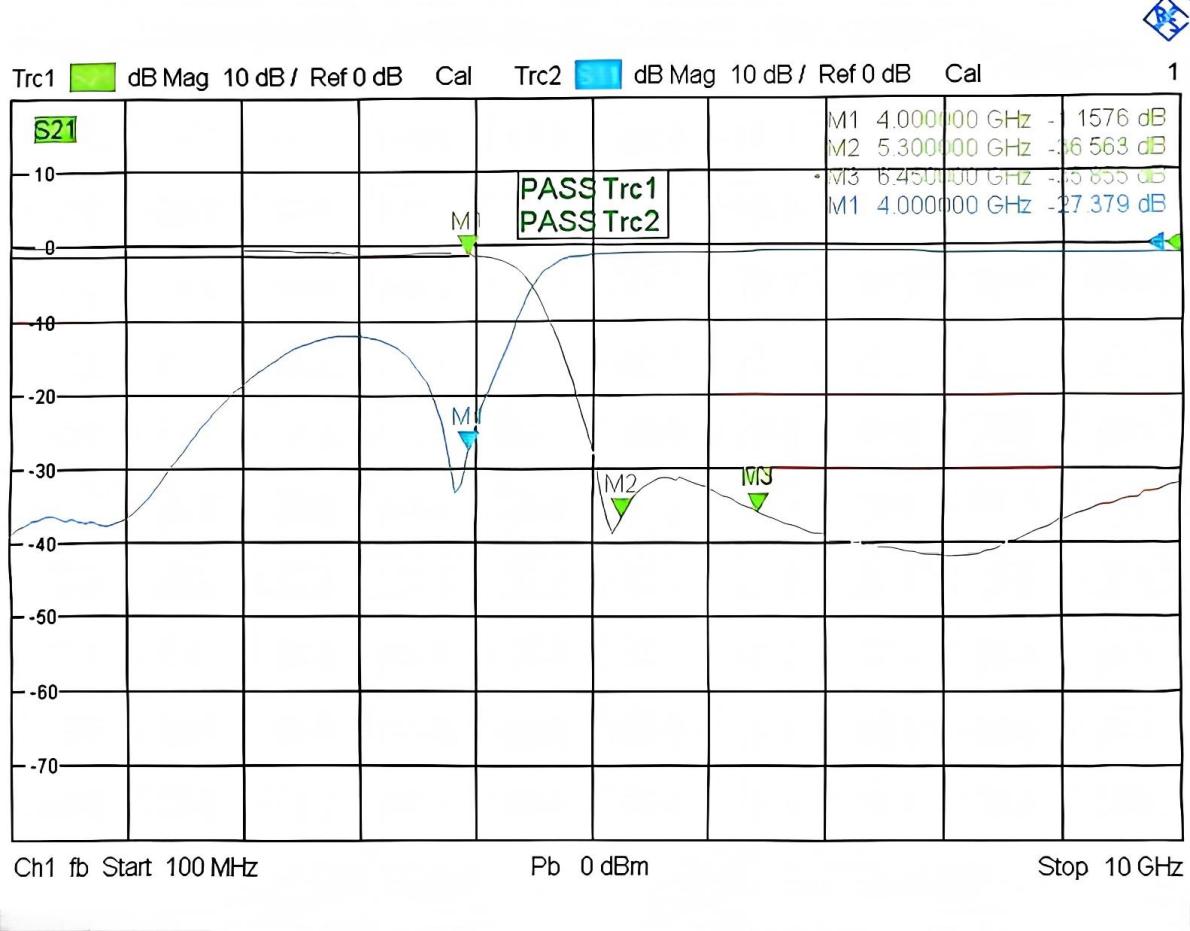

GLBPF-4100-5300 (4.1~5.3 GHz)

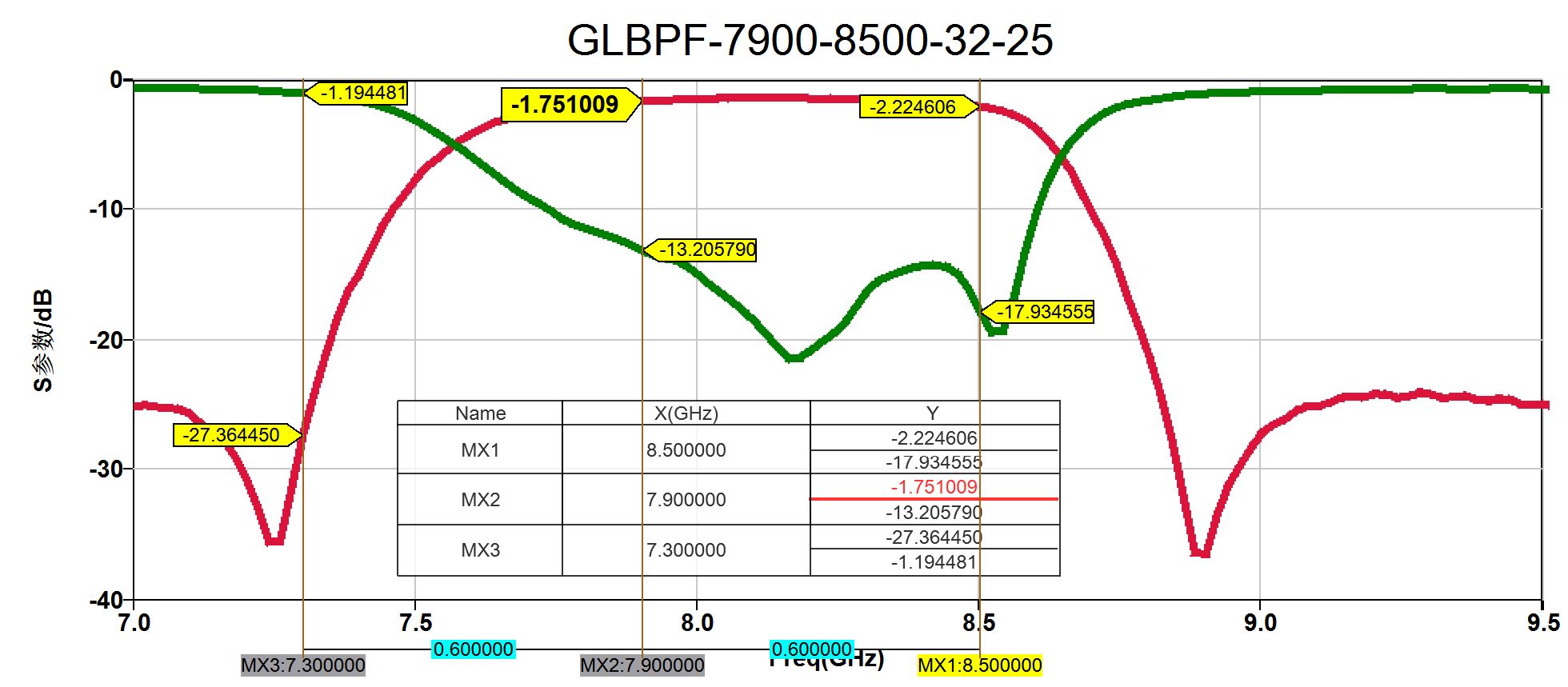

GLBPF-7600-8500 X波段

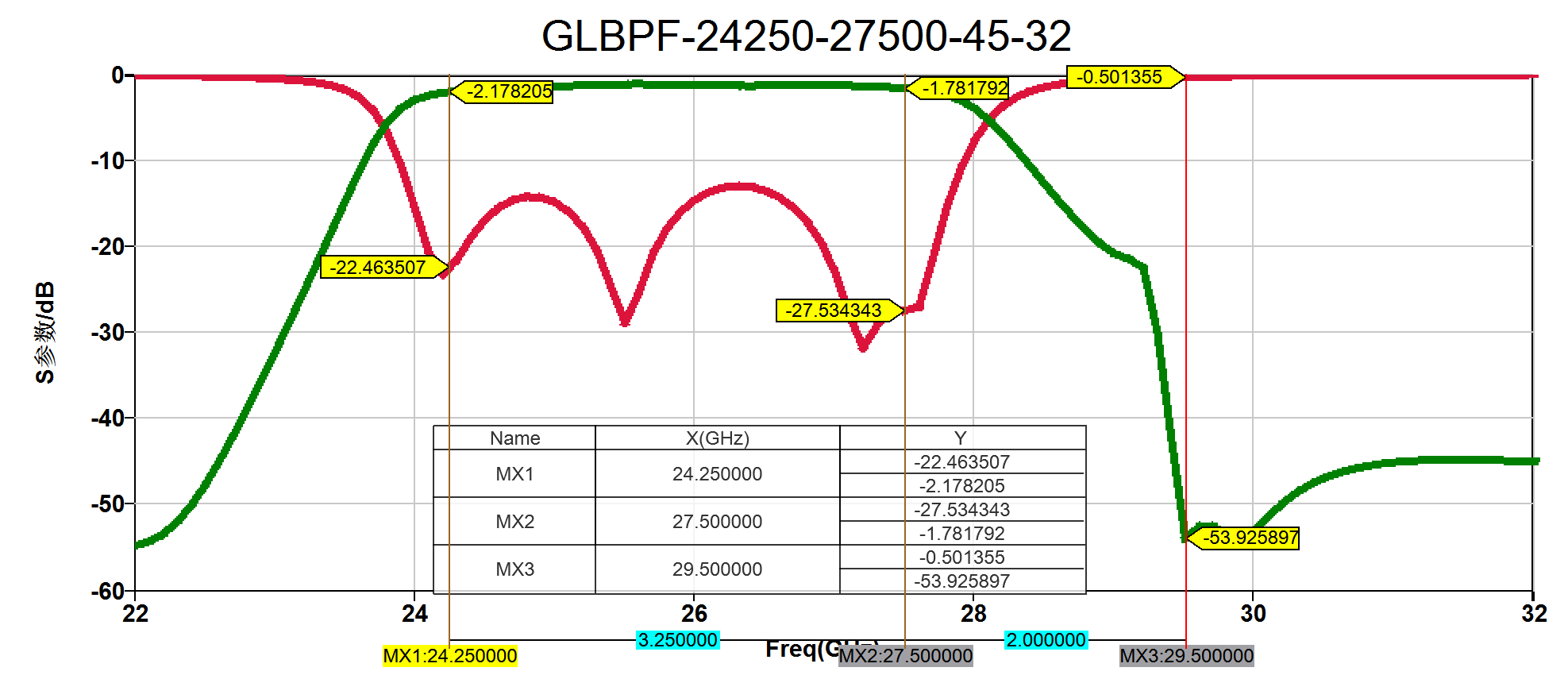

GLBPF-24250-27500 5G mmWave

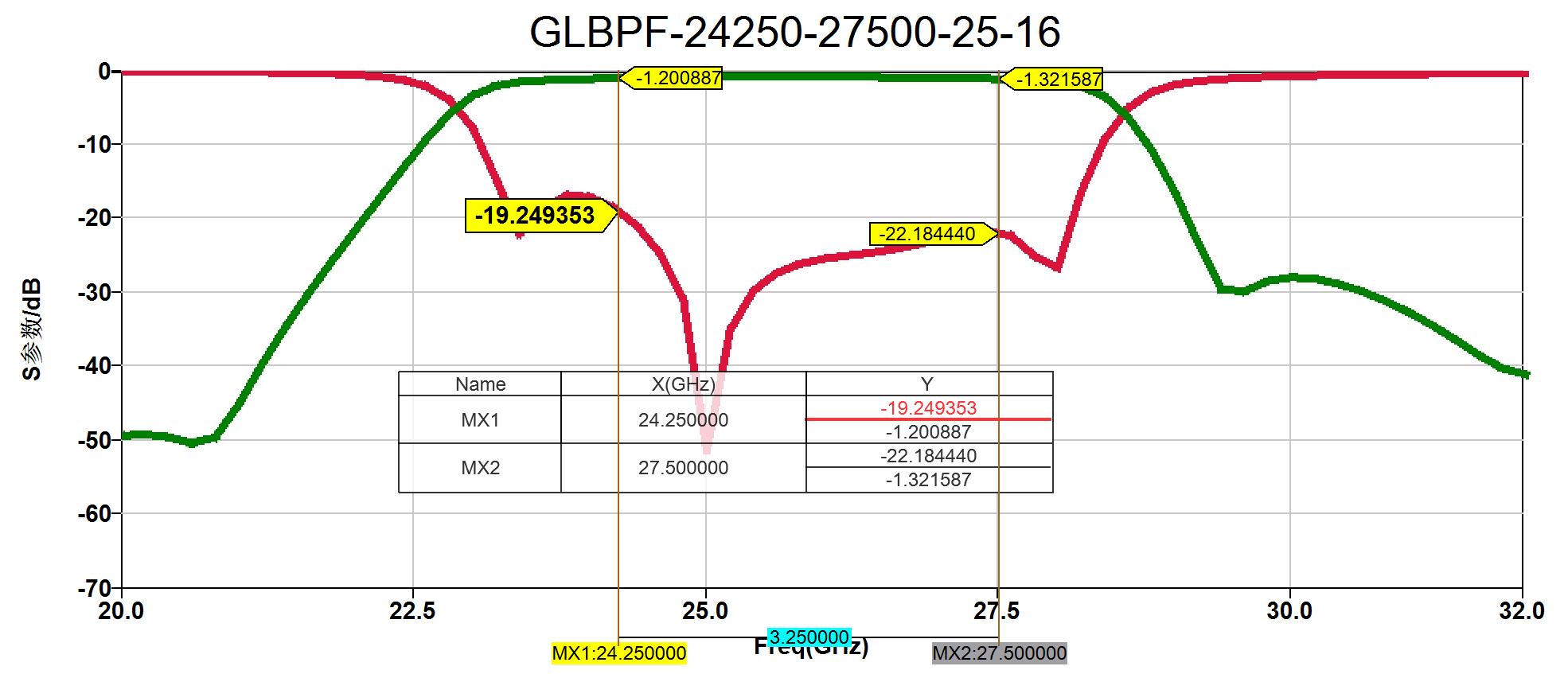

GLBPF-24250-27500 仿真曲线

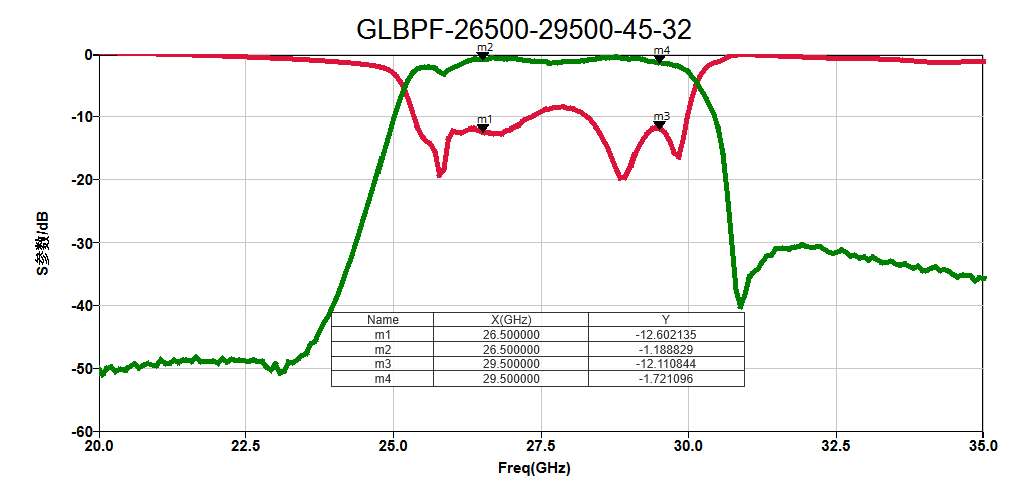

GLBPF-26500-29500 Ka波段

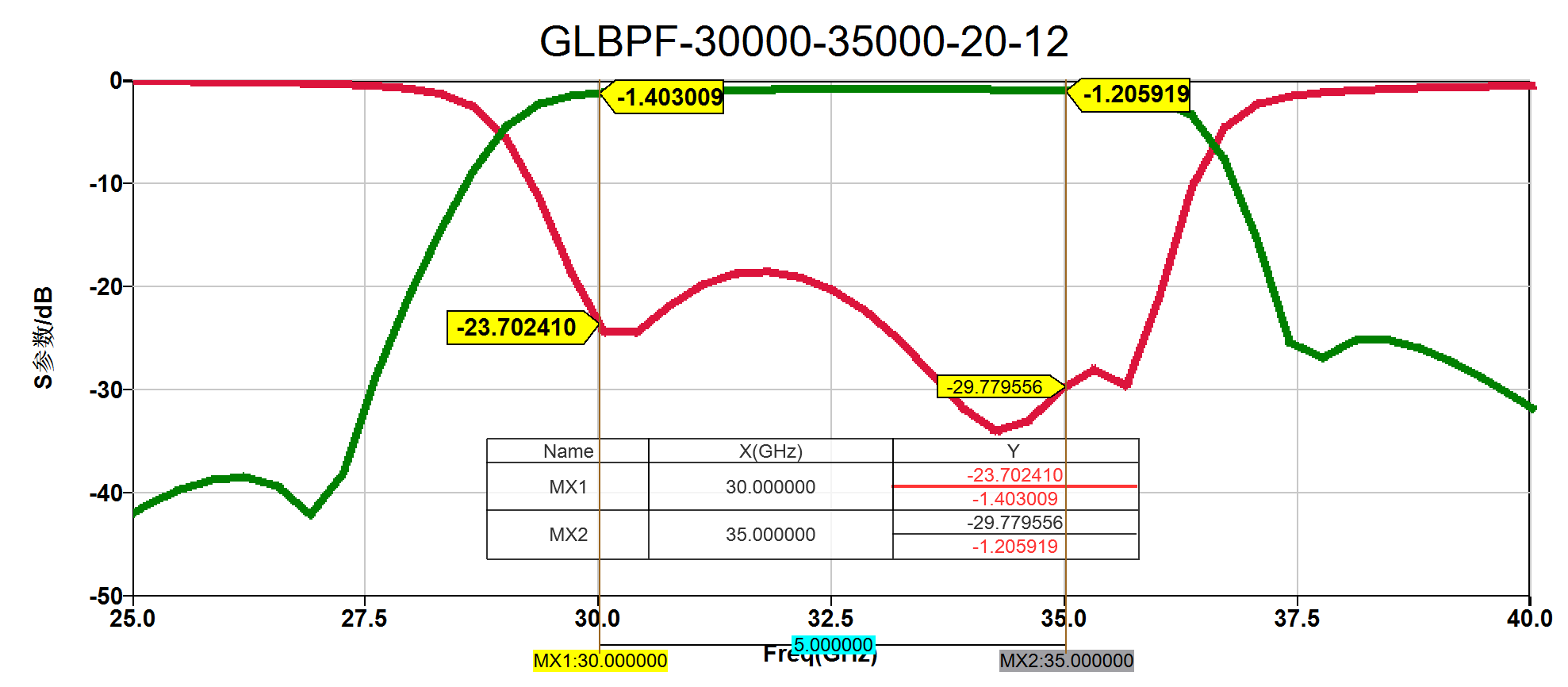

GLBPF-30000-35000 Ka波段仿真

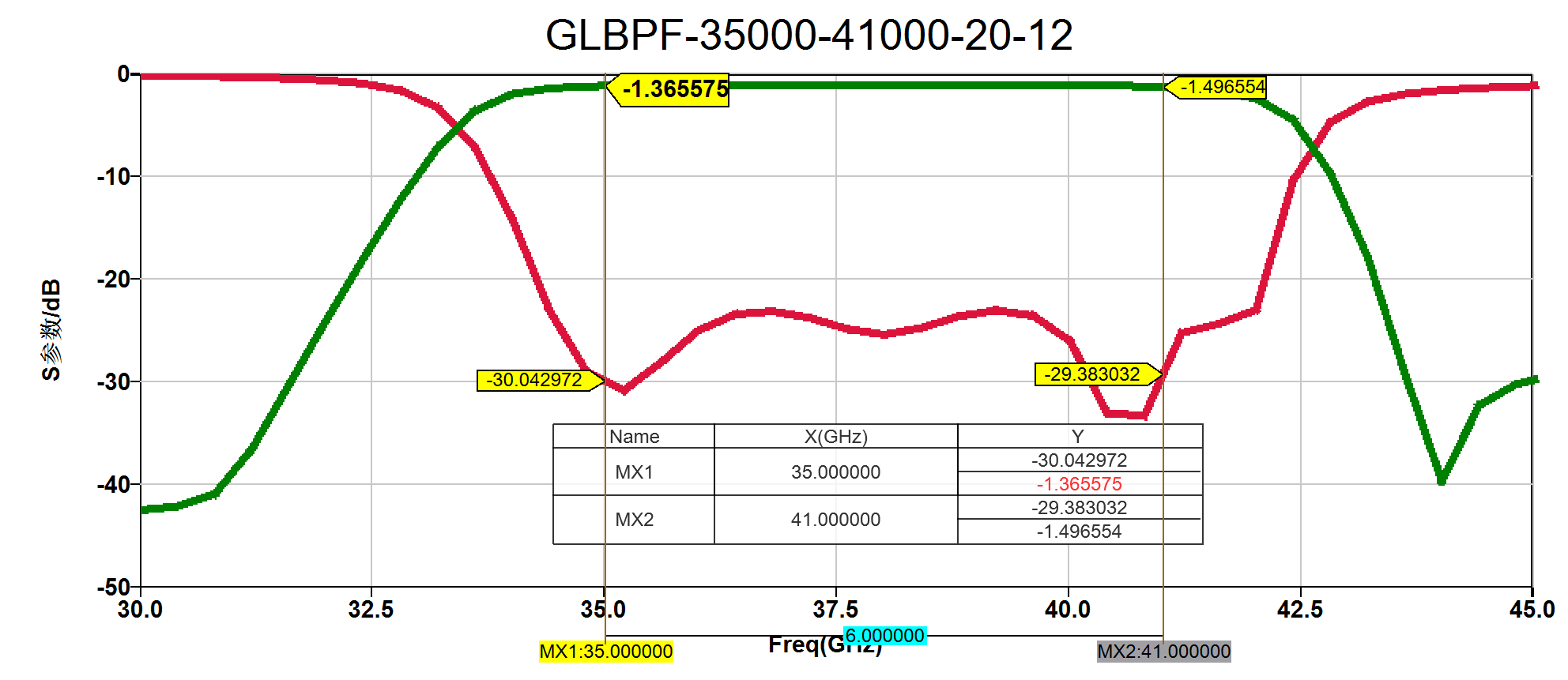

GLBPF-35000-41000 Ka/V波段

📐 封装焊盘尺寸图

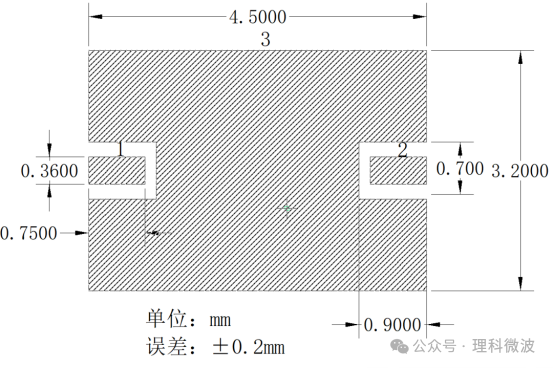

4.5×3.2mm 封装

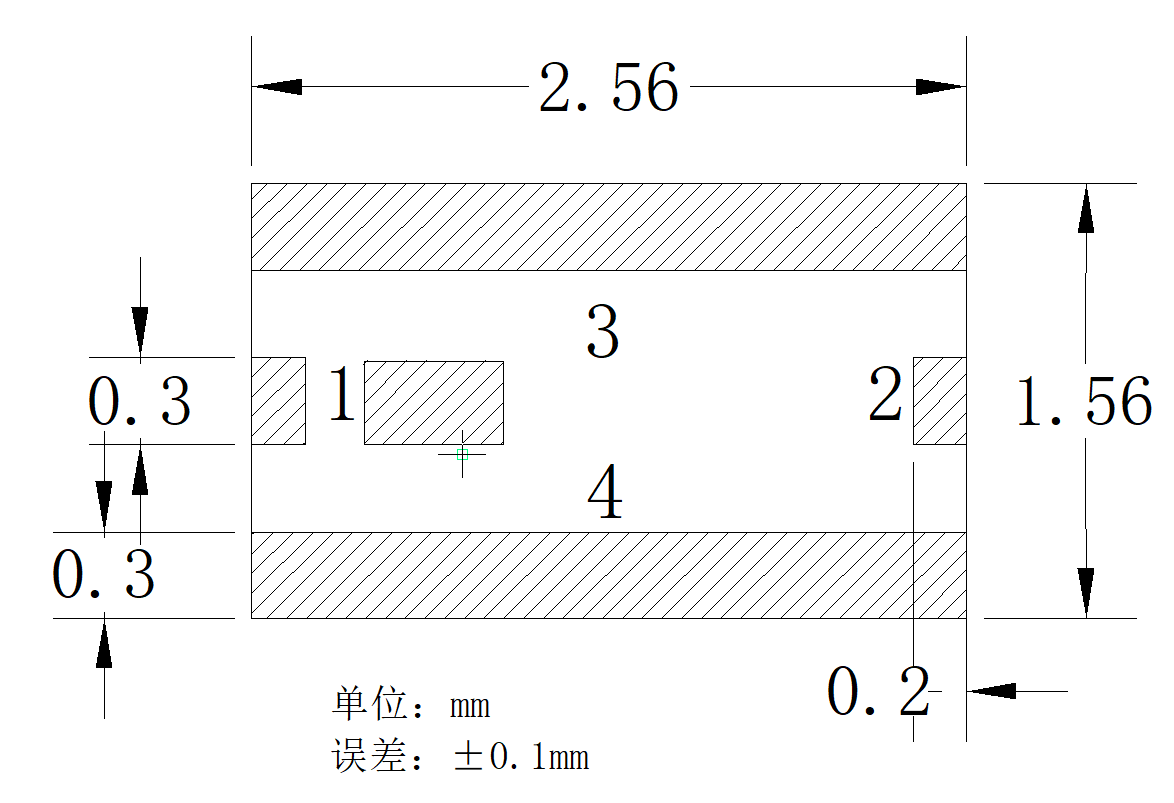

2.56×1.56mm 封装

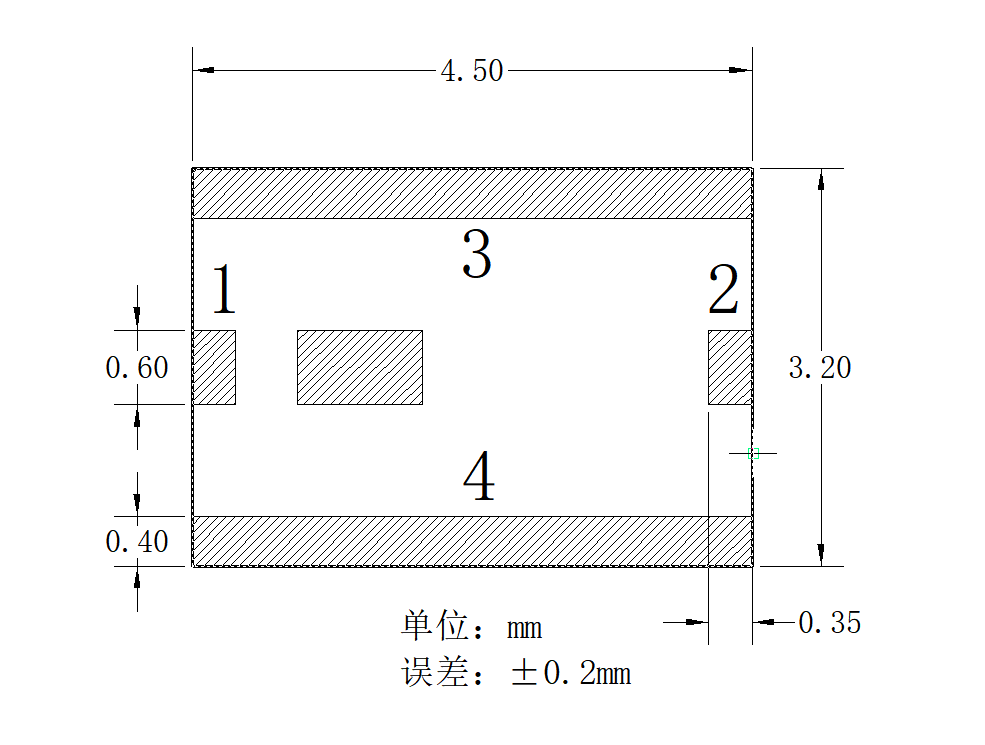

通用 BPF 封装参考

LTCC 高通滤波器（HPF）选型清单，频率覆盖 1000 MHz ~ 6300 MHz，可直接对标 Mini-Circuits HFCN 系列。遵循 GJB9152-2017 标准，1206 封装（3.2×1.6mm），功率 ≤2W，温度 -55°C~+125°C。

序号	型号	截止频率	封装尺寸	对标 Mini-Circuits
1	GLHPF-1000-32-16	≥ 1000 MHz	3.2×1.6 mm	HFCN-1000
2	GLHPF-1100-32-16	≥ 1100 MHz	3.2×1.6 mm	HFCN-1100
3	GLHPF-1150-32-16	≥ 1150 MHz	3.2×1.6 mm	HFCN-1150
4	GLHPF-1300-32-16	≥ 1300 MHz	3.2×1.6 mm	HFCN-1300
5	GLHPF-1500-32-16	≥ 1500 MHz	3.2×1.6 mm	HFCN-1500
6	GLHPF-1600-32-16	≥ 1600 MHz	3.2×1.6 mm	HFCN-1600
7	GLHPF-1760-32-16	≥ 1760 MHz	3.2×1.6 mm	HFCN-1760
8	GLHPF-1810-32-16	≥ 1810 MHz	3.2×1.6 mm	HFCN-1810
9	GLHPF-1910-32-16	≥ 1910 MHz	3.2×1.6 mm	HFCN-1910
10	GLHPF-2000-32-16	≥ 2000 MHz	3.2×1.6 mm	HFCN-2000
11	GLHPF-2100-32-16	≥ 2100 MHz	3.2×1.6 mm	HFCN-2100
12	GLHPF-2275-32-16	≥ 2275 MHz	3.2×1.6 mm	HFCN-2275
13	GLHPF-2700-32-16	≥ 2700 MHz	3.2×1.6 mm	HFCN-2700
14	GLHPF-3100-32-16	≥ 3100 MHz	3.2×1.6 mm	HFCN-3100
15	GLHPF-3500-32-16	≥ 3500 MHz	3.2×1.6 mm	HFCN-3500
16	GLHPF-3800-32-16	≥ 3800 MHz	3.2×1.6 mm	HFCN-3800
17	GLHPF-4400-32-16	≥ 4400 MHz	3.2×1.6 mm	HFCN-4400
18	GLHPF-4600-32-16	≥ 4600 MHz	3.2×1.6 mm	HFCN-4600
19	GLHPF-5050-32-16	≥ 5050 MHz	3.2×1.6 mm	HFCN-5050
20	GLHPF-5500-32-16	≥ 5500 MHz	3.2×1.6 mm	HFCN-5500
21	GLHPF-6300-32-16	≥ 6300 MHz	3.2×1.6 mm	HFCN-6010

* 型号命名规则：GL-公司前缀 / L-LTCC工艺 / HPF-高通滤波器 / 截止频率(MHz) / 尺寸(mm)。可直接替代 Mini-Circuits HFCN 系列。

📊 典型产品实测 S 参数曲线

GLHPF-1000 (≥1000 MHz)

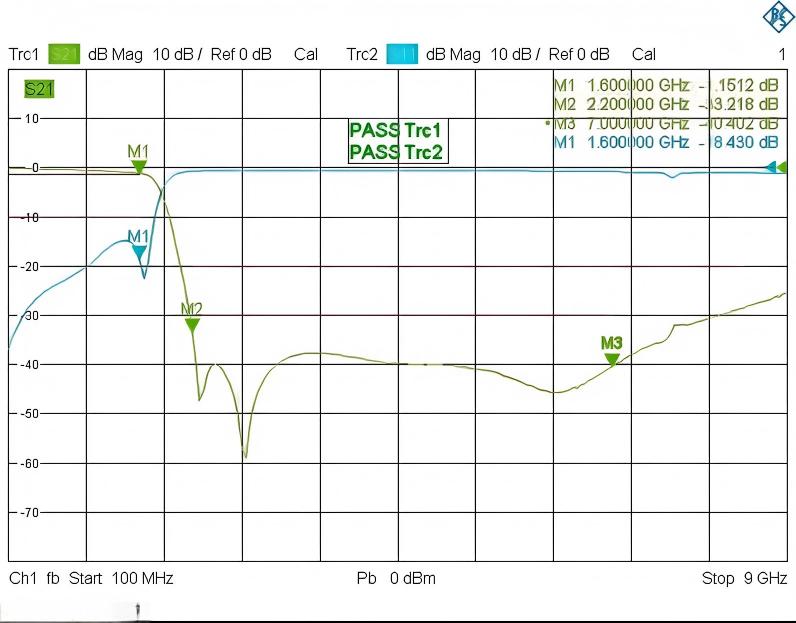

GLHPF-1600 (≥1600 MHz)

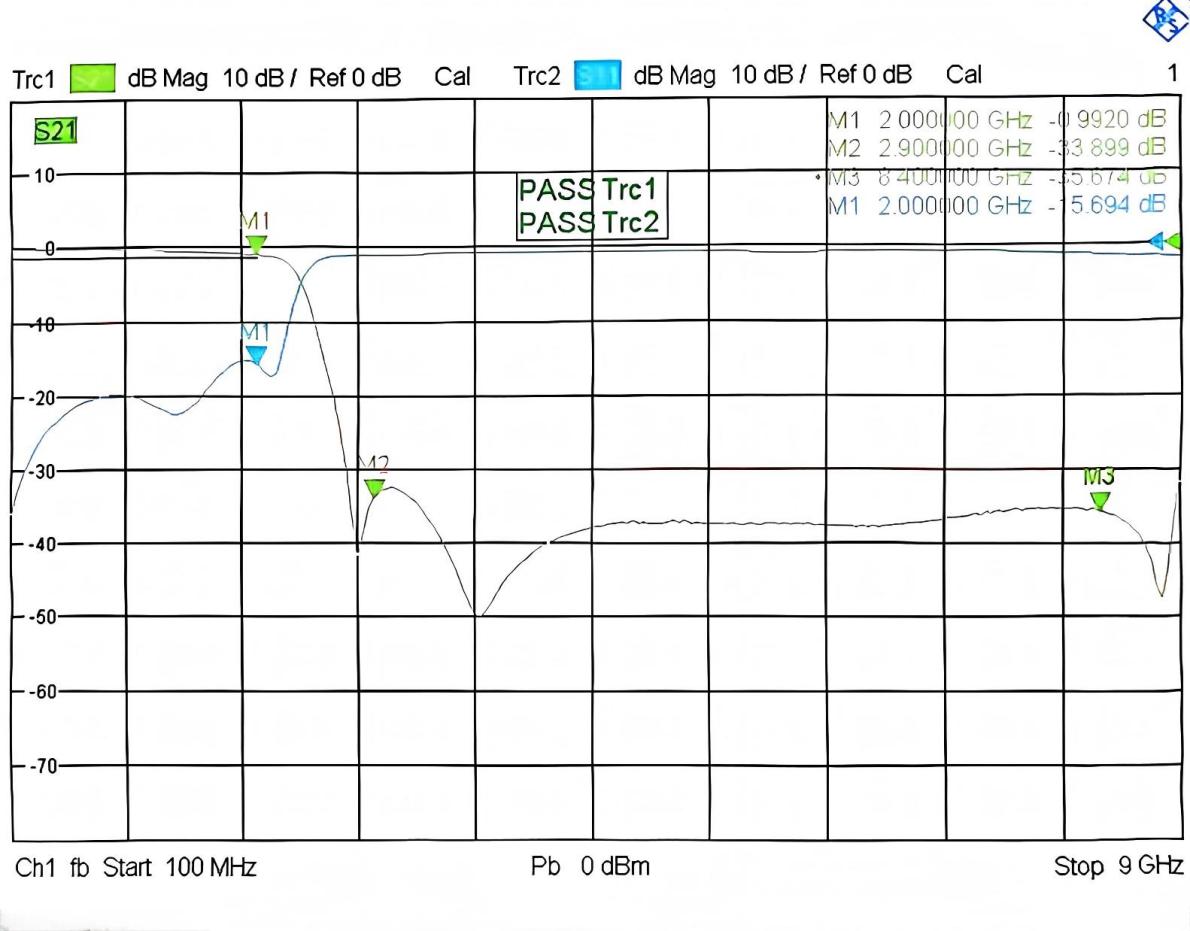

GLHPF-2000 (≥2000 MHz)

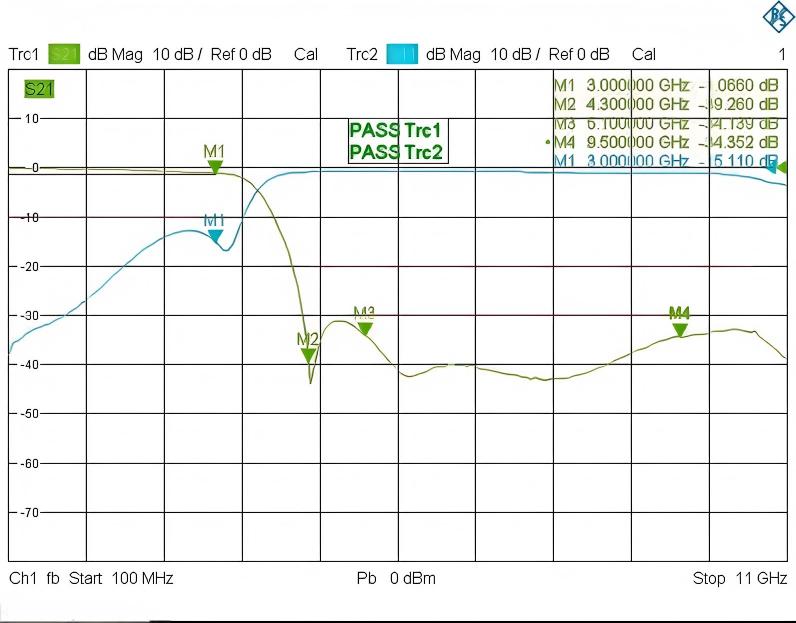

GLHPF-3100 (≥3100 MHz)

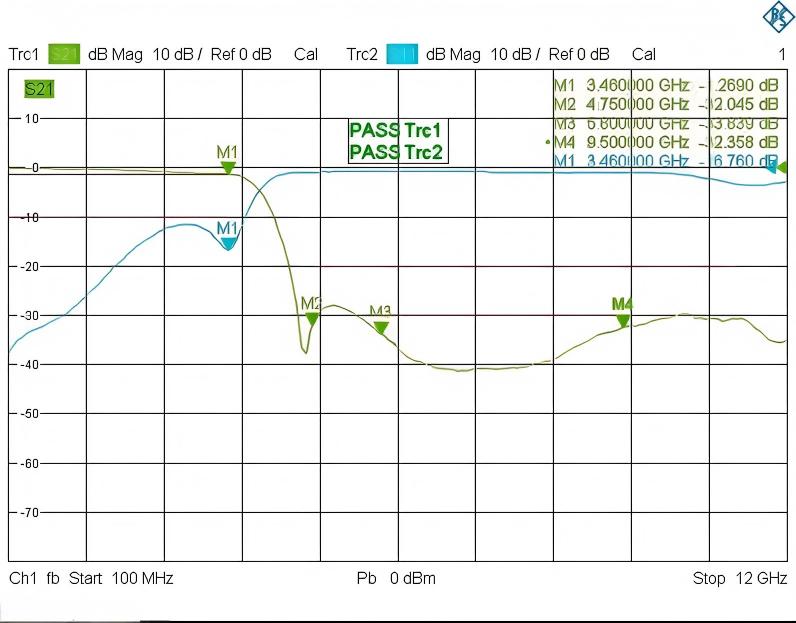

GLHPF-3500 (≥3500 MHz)

薄膜带通滤波器采用先进的薄膜电路工艺，产品具备高 Q 值、低插损及优良的传输截止特性，可靠性可直接对标国际一线品牌。默认采用金线键合互联，公司提供赫兹级精度定制方案，适合射频小型化系统集成。

序号	型号	通带频率	封装尺寸
1	GBBPF-3200-4200-45-32	3.2 ~ 4.2 GHz	9.3×6.7 mm
2	GBBPF-6000-18000-45-32	6 ~ 18 GHz（超宽带）	8.0×5.0 mm
3	GBBPF-12000-13000-45-32	12 ~ 13 GHz（Ku波段）	7.0×2.5 mm
4	GBBPF-16000-18000-40-40	16 ~ 18 GHz（Ku波段）	4.0×4.0 mm
5	GBBPF-36000-40000-45-32	36 ~ 40 GHz（Ka波段）	6.8×4.9 mm

* 型号命名规则：G-公司前缀 / B-薄膜工艺 / BPF-带通滤波器 / 通带频率(MHz) / 尺寸(mm)。支持 Ku/Ka 波段定制。如需军工级高可靠方案请联系我们。

LTCC 2路功分器选型清单。产品遵循 GJB9152-2017 标准，标准 1206 封装（3.2×1.6mm），功率 ≤2W，阻抗 50Ω，工作温度 -55°C~+125°C。

序号	型号	工作频率	封装尺寸	对标 Mini-Circuits
1	GLLPD-900-1200-32-16	900 ~ 1200 MHz	3.2×1.6 mm	SCN-2-11
2	GLLPD-1100-1500-32-16	1100 ~ 1500 MHz	3.2×1.6 mm	SCN-2-15
3	GLLPD-1400-1900-32-16	1400 ~ 1900 MHz	3.2×1.6 mm	SCN-2-19
4	GLLPD-1800-2300-32-16	1800 ~ 2300 MHz	3.2×1.6 mm	SCN-2-22
5	GLLPD-2200-2800-32-16	2200 ~ 2800 MHz	3.2×1.6 mm	SCN-2-27
6	GLLPD-2700-3800-32-16	2700 ~ 3800 MHz	3.2×1.6 mm	SCN-2-35
7	GLLPD-3700-4300-32-16	3700 ~ 4300 MHz	3.2×1.6 mm	SCN-2-45
8	GLLPD-100-3000-80-60	100 ~ 3000 MHz	8.0×6.0 mm	宽带大尺寸型

* 型号命名规则：GL-公司前缀 / L-LTCC工艺 / PD-功分器 / 通带频率范围(MHz) / 尺寸(mm)。如需定制频段请联系我们。

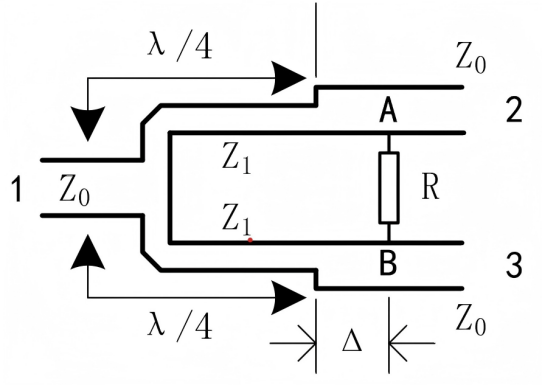

电路拓扑图

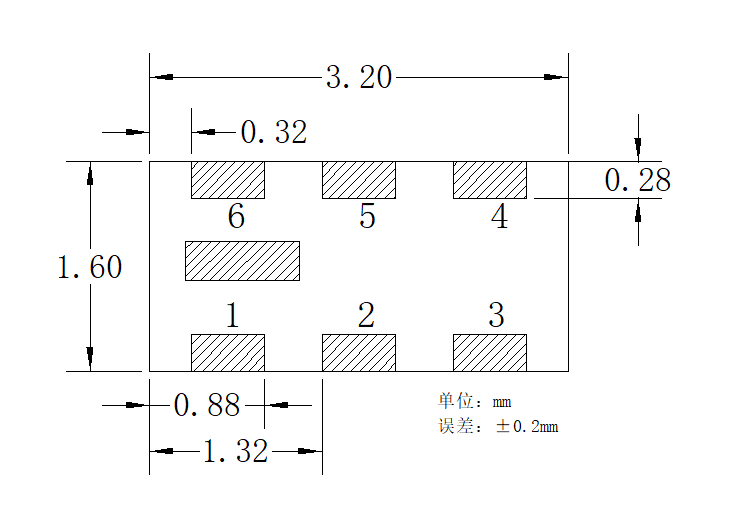

焊盘尺寸图（3.2×1.6mm）

LTCC 混合电桥系列产品，适用于相移控制、功率合成、I/Q调制等应用场合。如需完整选型手册请联系我们。

类型	频率范围	封装	特点
90° 正交混合电桥	800 ~ 4000 MHz	LTCC SMD	相位差 90°±5°，幅度一致性 ±0.5 dB
定制电桥	按需定制	多种封装	按客户需求设计频率/指标

* 电桥产品可根据客户需求提供定制化设计，欢迎提供技术规格进行评估。

典型封装尺寸参考（4.5×3.2mm）

基于 LTCC 工艺的气体与压力传感器解决方案，涵盖 LC 无源无线气体传感、多层微流控压力检测模组及陶瓷扩散膜电化学敏感探头。详细技术说明请查看在线资料或联系我们获取定制方案。

产品类型	技术特点	典型应用
LTCC 气体传感器	LC 螺旋电感 + 叉指电容一体化；支持无源无线检测	气体检测、实验室传感、嵌入式监测
LTCC 压力传感器	多层 LTCC 叠层；微流道（≈1mm）；集成电极与扩散膜	微流控分析、液体/压力检测、模组化系统
陶瓷敏感探头	ZrO₂ 电解质多层结构；尾气/参考空气通道	电化学气体检测、汽车尾气传感
定制传感器	敏感材料、封装与接口可按需设计	按客户指标联合开发

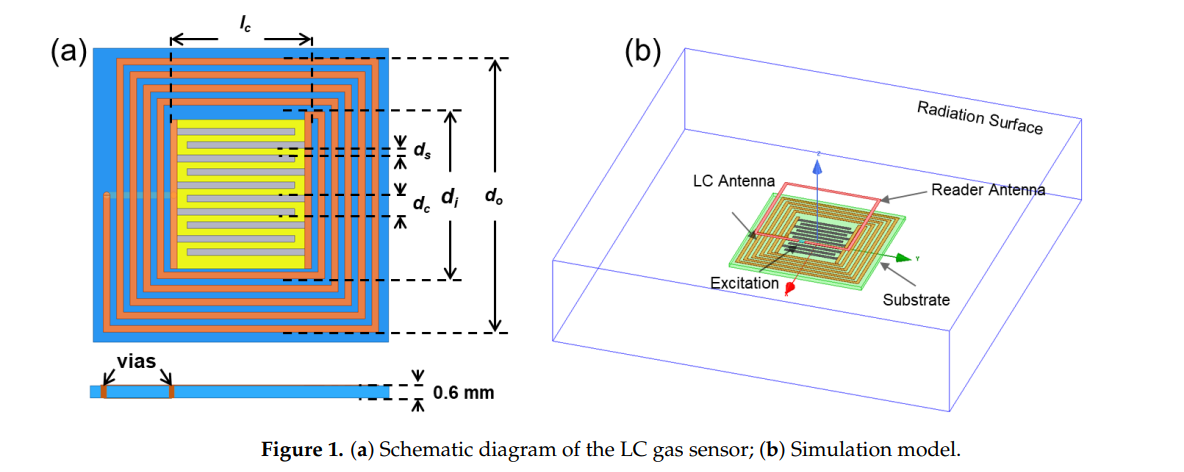

LC 气体传感器结构

多层 LTCC 压力传感器

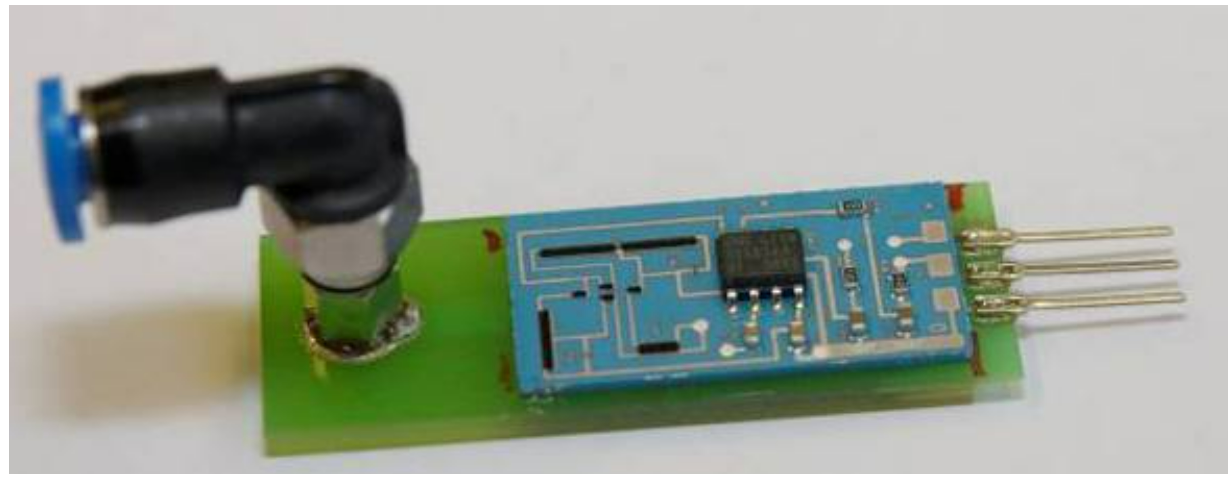

传感器模组实物

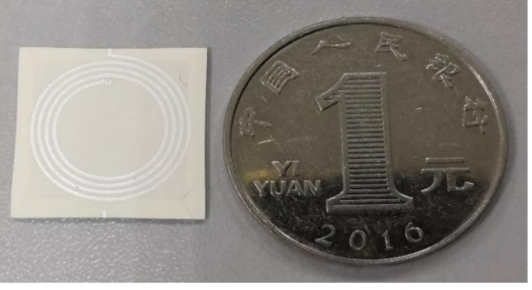

芯片实物（尺寸参照）

* 传感器产品可根据目标气体、量程、封装与接口需求提供定制化设计与样品验证，欢迎查看完整技术资料或联系我们。
